Ürün ayrıntıları:
|
| Kapasite: | saatte 50-3000 ton | Güç (w): | Genişlik ve uzunluğa göre 7.5kW - 250kW |
|---|---|---|---|
| Kemer genişliği: | 500,650,800,1200,1400,Özelleştirilmiş | Hız: | 1-5M/s |
| Gerilim: | 380V, 50Hz; 440V,60Hz veya müşteri talebi | Garanti: | üretim zamanından itibaren 12 ay |
| İsim: | TDII Tipi ve TD75 bantlı konveyör makinesi | Başvuru: | çimento, kırıcı tesisi, madencilik alanı, nakliye sistemi |
| Vurgulamak: | 380V Transfer Bantlı Konveyör,Transfer Bantlı Konveyör 250kW,Kömür Madeni Konveyör Bant |
||
Kömür/maden taşıma bantlı konveyör sistemi projemize genel bakış:
Shijiu liman bölgesinde Doğu Kömür Güney vardiya projesinin bantlı konveyör ve boşaltma arabası sistemi uygulaması için iskele, Rizhao limanı, Güney operasyonundaki üç limanlı havuzun doğu kıyı şeridinin güney 5 × 3-7 × 3 rıhtımında yer almaktadır. Shijiu liman alanı alanı, Rizhao Limanı ve depolama alanı, Güney üç iskelenin ortasındaki kok sahasının doğu tarafında yer almaktadır.
Proje, yeni inşaat ve yer değiştirme kombinasyonu modunu benimseyecek 7 transfer odası, 3 transfer platformu, 6 kafa platformu ve yardımcı tesisleri dahil olmak üzere kömür boşaltma, istifleme, aktarma, geri alma ve yükleme için 21 bantlı konveyör inşa etmeyi planlıyor. .
(1) Projenin boşaltma arabasının (XL1, XL2) nominal kapasitesi 3600t/h, maksimum kapasitesi 4000t/h'dir.
(2) projenin bantlı konveyör sistemi iki tip içerir: istifleme hattı bantlı konveyör sisteminin nominal kapasitesi 3600t/h, bant genişliği 1.8m ve bant hızı 4.0m/s'dir;yükleme hattı bantlı konveyör sisteminin nominal kapasitesi 6000t/h, bant genişliği 2.2M ve bant hızı 4.3m/s'dir.
1, Bantlı Konveyör Girişimiz:
Şirketimiz, toplu taşıma sistemi ekipmanlarının tasarımı, geliştirilmesi, imalatı, montajı ve bakımına kendini adamıştır. proses ekipmanı, liman elleçleme makineleri ve yardımcı ekipman.2002 yılından bu yana, 20 yılı aşkın bir süredir, liman ekipmanlarının işletilmesi ve bakımı için tasarım, üretim, kurulum ve bakım genel müteahhitlik hizmetleri sağlamak için Şanghay limanına güvenerek, müşteriler için hedefli çözümler sağlayarak, tasarımın sahibinin ihtiyaçları doğrultusunda daha fazla olmasını sağlamak, sürekli taşıma sistemi ve malzeme taşıma makinelerinin üretimi, kurulumu, işletimi ve bakımı konusunda zengin deneyim biriktirmek ve bir dizi uluslararası üne sahip işletme ile iyi bir ortaklık sürdürmek.
Şirketin iş alanları limanlar, madencilik, çimento, enerji, metalurji, kağıt ve diğer endüstrileri kapsamaktadır.Ana ürünler DTII tipi, DX tipi üniversal bantlı konveyör, DG tipi boru bantlı konveyör, DD tipi hava yastıklı bantlı konveyör, DY tipi mobil bantlı konveyör, DJ tipi oluklu bantlı konveyör ve bileşenleri avara rulo, çerçeve vb., istifleyici ve toplayıcı, yüksek direk lambası, süpürme arabası, kasnak, kepçe, aşınmaya dayanıklı astar vb. ürünler Avrupa'ya ihraç edilmektedir., Avustralya, Amerika, Güneydoğu Asya ve diğer bölgeler.Genel Teknik Parametre
| Bant hızı (m/s) | Bant genişliği (mm) | ||||||||||
| 500 | 650 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | |
| Taşıma kapasitesi (T/H) | |||||||||||
| 0.80 | 69 | 127 | 198 | 324 | |||||||
| 1.00 | 87 | 159 | 248 | 405 | 593 | 825 | |||||
| 1.25 | 108 | 198 | 310 | 507 | 742 | 1032 | |||||
| 1.60 | 139 | 254 | 397 | 649 | 951 | 1321 | |||||
| 2.00 | 174 | 318 | 496 | 811 | 1188 | 1652 | 2186 | 2795 | 3470 | ||
| 2.50 | 217 | 397 | 620 | 1014 | 1486 | 2065 | 2733 | 3494 | 4338 | ||
| 3.15 | 871 | 1278 | 1872 | 2602 | 3444 | 4403 | 5466 | 6843 | 8289 | ||
| 4.00 | 1622 | 2377 | 3304 | 4373 | 5591 | 6941 | 8690 | 10526 | |||
| 4.50 | 2674 | 3718 | 4920 | 6291 | 7808 | 9776 | 11842 | ||||
| 5.00 | 2971 | 4130 | 5466 | 6989 | 8676 | 10863 | 13158 | ||||
| 5.60 | 6122 | 7829 | 9717 | 12166 | 14737 | ||||||
| 6.50 | 9083 | 11277 | 14120 | 17104 | |||||||
2, Bantlı konveyör özelliklerimiz:
1. Büyük taşıma kapasitesi ve 20 km veya daha uzun mesafeye kadar daha uzun taşıma mesafesi
2. 0.5 ~ 2.5t / m³ yığın yoğunluğu ile çeşitli dökme malzeme ve parçalanmış malları taşıyabilir
3. Dışbükey kavisli segment, içbükey kavisli segment veya düz çizgi segmentinin kombine bir taşıma modunu benimseyebilir.
4. Farklı taşıma taleplerine göre, tek tek kullanılabilir veya çoklu kombine kullanılarak diğer ekipmanlarla birlikte yatay veya azalan bir taşıma sistemi düzenlemek için kullanılabilir.
5. -25ºC~+40ºC çalışma ortamlarında, malzeme taşıma sıcaklığı 80ºC'nin altında yüksek adaptasyon ile kullanılabilir.
Ana yapı
1.Alım oluğu 2.Destek Ayağı 3.Kuyruk Çerçevesi Komplesi (Dönüş Kasnağı, Gergi Ekipmanı vb. dahil)
4. Merdiven 5. Orta Çerçeve Montajı 6. Yürüme yolu, tırabzan 7. Destek ayağı 8. Orta Çerçeve Montajı 9. Üst Pim
10.Alt Pim 11.Taban 12. Kafa Çerçevesi Montajı 13.Destek Ayak 14.Sürgü 15.Tahrikli montaj 16.Kafa oluğu
ÜrünAvantajs
|
Profesyonel mühendis ekibi:
Son 20 yılda, zengin deneyime sahibiz uzun mesafeli bantlı konveyör ürünleri sağlamak ve 50'den fazla ülke ve bölgeye hizmet;
Özelleştirilmiş bantlı konveyör çözümleri, gibi dökme malzeme taşımanın özel ihtiyaçları büyük kapasite, uzun mesafe, geniş eğim ve tornalama ve borulu konveyör gibi çözümler ve mobil bantlı konveyör sağlanabilir;
Özel malzemelerin profesyonel çözümleri, yüksek nem ve yüksek viskozite;
CEMA, DIN gibi farklı standartlara uygunluk, JIS, SABS, vb.;
Düşük enerji tüketimi ve düşük gürültü ve yerel çevre koruma gereksinimleri;
Entegre akıllı kontrol teknolojisi, uzun mesafeli bantlı konveyörün merkezi kontrolü sistem ve üretim ekipmanları. |
|
Güvenilir kalite:
Uluslararası en iyi markalar konveyör tahrik ekipmanları, yatakları veBantlı konveyör sisteminin hizmet ömrünü büyük ölçüde artıran kayışlar benimsenmiştir. |
|
|
Mükemmel satış sonrası servis:
Tüm süreç kurulum rehberliği sağlayın ve müşterilerin azaltmasına yardımcı olmak için devreye alma hizmetleri bantlı konveyörün işletme ve bakım maliyetleri sistem. |
Uygulama Ve Proje Vakaları
 |
||
|
Viet Bantlı Konveyör Sisteminben FHS Çelik Fabrikası |
Borulu Bantlı KonveyörJgiriş Hidroelektrik Santrali |
Bantlı Konveyör Sistemi Tayland Santrali |
 |
||
|
HBIS Bantlı Konveyör Sistemi Grup Demir Madeni |
UHV Bantlı Konveyör Sistemi Çin'de Güç İletimi |
Tianjin Bantlı Konveyör Sistemi YongLi Kimya Sanayi |

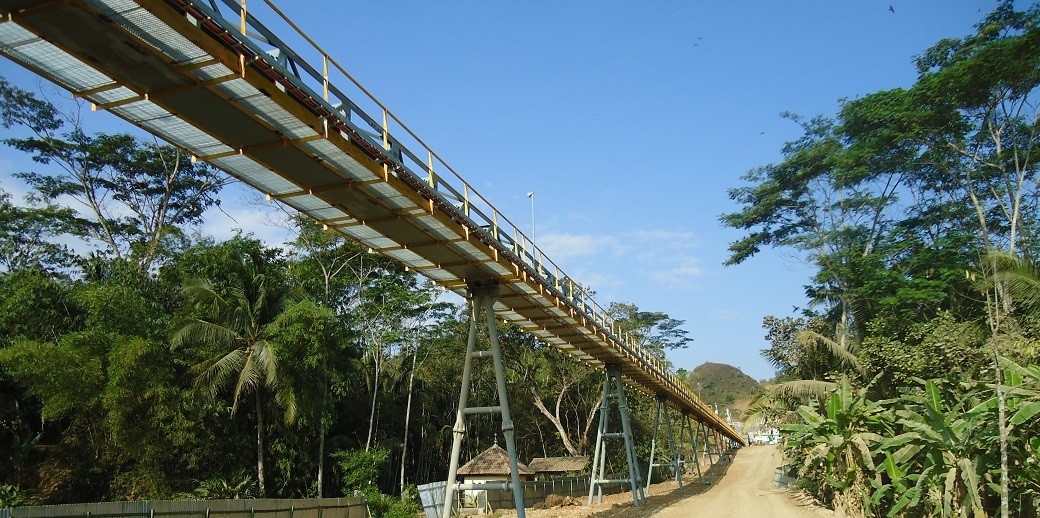

Uzun mesafe bantlı konveyör açıklaması
uzun mesafeli bantlı konveyör, büyük eğimli açılarla ve karmaşık arazilerde, toplu malzemeleri uzun mesafe boyunca sürekli olarak taşımak için kullanılabilir, her bir konveyör, müşterilerin gereksinimlerine göre tasarlanabilir, üretilebilir ve kurulabilir.
Özellikler ve avantaj
Modern konveyör bantlarının artan çekme mukavemeti, uzun mesafeli kavisli konveyörlerin yapımına izin verir.30 kilometre ve 500-2600 mm'ye varan bant genişlikleri için.standart bantlı konveyör ile karşılaştırıldığında, kavisli konveyörler aşağıdakiler gibi serval ilerlemeler sergileyebilir:
1. Azalan malzeme taşıma maliyetleri;
2. Sabit kıymet maliyetinde (demiryolu veya karayolu) düşüş;
3. Azaltılmış sürücü cihazları ve transfer noktaları.
4. basit yapı, düşük işletme maliyeti, düşük çalışma gürültüsü, güvenli ve istikrarlı çalışma, temiz ve yüksek verimli.
5.Konveyör sistemleri, madencilik, işleme ve depolama aşamaları arasındaki mantıksal bağlantıdır.
Limanlar, terminaller, iskele, enerji santralleri, çelik fabrikası, kimya tesisi, çimento fabrikaları, metalurji, kömür madenciliği ve diğer endüstrilerde yaygın olarak kullanılan uzun mesafe bantlı konveyör. Kömür, kireç taşı, demir cevheri ve temiz kömür gibi dökme malzeme.
