V Yerçekimi Tek Dönüştürme Birincil Çene Çakma Makinesi

Yüksek kapasiteli birincil çene kırıcı, tek kollu çene kırıcı CJ1211 ile V yerçekimi çene kırıcı

Ürün Açıklaması

MJ Serisi çene kırıcılar, tek dirsekli bileşik salınım tipinde ve ağır hizmet tipi olup, yüksek çalışma oranı, büyük kırma oranı ve yüksek verimlilik elde etmek için simetrik derin kırma odası, büyük besleme açıklığı ve optimize edilmiş örgü açısı kullanır. Kırıcı uzun hizmet ömrü, düşük aşınma, bakım ve işletim kolaylığı ile hidrolik veya mekanik boşaltma mekanizmasının ayarı basit ve güvenilirdir.



MJ serisi çene kırıcılar, kırıcıyı optimize etmek için CAD ve sonlu elemanlar analiz yöntemlerinden tam olarak yararlanır.

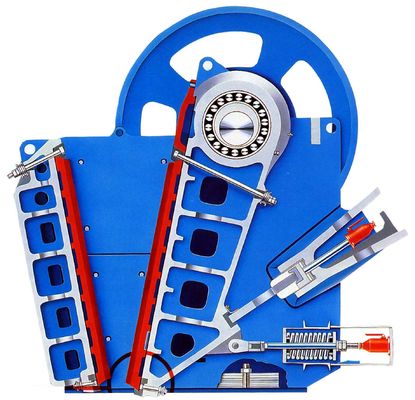

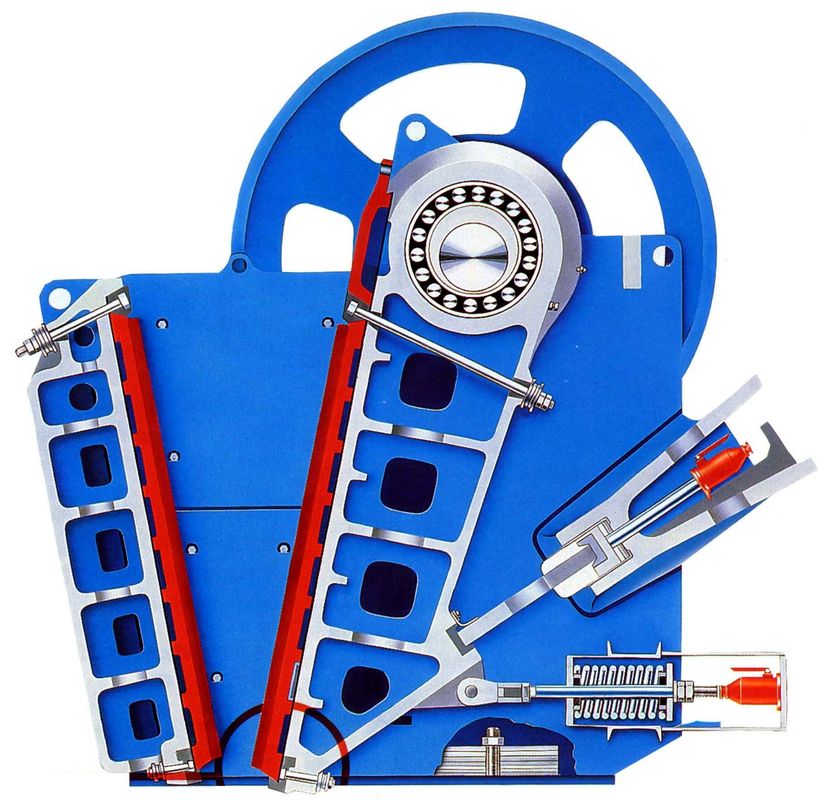

uzun süreli deneyim birikimine dayalı yapı. Makinenin tasarımı, mukavemeti sağlarken ve artırırken, güvenilirliği, güvenliği ve ekonomiyi artırırken ekipman ağırlığını azaltmaya odaklanmaktadır. Hem sabit hem de hareketli çene plakaları, hafiflik ve yüksek mukavemet ve sertliğe sahip, dalgalı plakalı kutu şeklinde dökümlerdir, güvenli ve güvenilir olabilen çift contalı bir sızdırmazlık yağlama sistemi ile donatılmıştır;

Tüm kaynaklar, gerilim yoğunlaşma bölgesinden kaçınılır, gerilim yoğunlaşma bölgesindeki bileşenin eğriliğinin değiştirilmesi mukavemeti artırmak için benimsenir





Kare büyük besleme, ölü bölgesi olmayan simetrik derin oyuk kırma odası

Besleme kapasitesini artırmak için





MJ serisi çene kırıcılar, besleme kapasitesini ve çıktıyı artırabilen, ölü bölgesi olmayan kırma odası tasarımı ile neredeyse kare şeklinde büyük bir besleme açıklığına, derin oyuğa sahiptir.

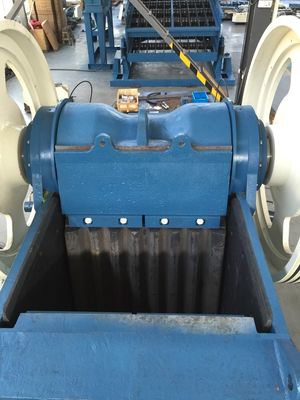

Hareketli çenenin üst kısmı, besleme etkisini üstlenmek için hareketli çene için değiştirilebilir kalın bir koruma kalkanı ile donatılmıştır.

Besleme açıklığının hareketli çenesinin üzerinde bir blok plaka takmaya gerek yoktur ve kırıcıya giren toplu mineraller doğrudan kırma odasının hareket alanına düşebilir.



Geleneksel çene kırıcılar, nominal açıklıktan daha küçük etkili bir besleme boyutuna sahip asimetrik kırma odası tasarımı ile benimsenmiştir. Kırıcı serisi, gerçek açıklığın nominal açıklığa eşit olması için simetrik kırma odası tasarımı ile benimsenmiştir, bu da besleme kapasitesini artırır.



Model	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
Besleme Boyutu	895×660	1200×830	1200×1100	1300×1130	1500×1070	1500×1300
U(m)	2.55	3.23	3.61	3.76	4.11	4.50
G(m)	1.88	2.57	2.35	2.47	3.00	2.90
Y(m)	2.38	2.95	3.51	3.85	3.33	4.19
D(m)	1.60	1.86	1.86	2.17	1.76	2.17
F(m)	1.58	1.93	2.50	2.68	2.39	3.05
Nakliye hacmi(m³)	13	23	32	38	48	58
(CSS)Aralığı	50-175	75-275	125-275	125-300	125-300	150-300
Ağırlık(kg)	13200	27000	34500	41500	53000	63500
Motor Gücü(kw)	75	132	160	160	200	200
Kapasite(t/s)	85-320	240-500	305-800	330-965	385-1090	480-1155



CSS(mm)	Model
	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
40
50	85-115
75	95-155	160-220
100	120-195	220-295
125	145-230	270-350	3295-390	330-435	385-495
150	170-270	320-435	355-460	385-500	440-595	480-620
175	195-315	390-510	400-525	445-570	505-670	540-705
200		440-575	450-590	490-645	575-745	615-805
225		490-645	505-665	550-735	635-820	670-880
250		555-725	555-730	605-805	705-925	745-980
275		605-795	605-800	660-880	770-1005	825-1060
300				720-965	820-1080	880-1155



Tabloda gösterilen kapasite, yalnızca kırıcının kapasitesinin bir yaklaşımını gösterir. İlgili koşullar, açık devre kırma, hacim yoğunluğu 1600 kg/m3 olan kuru patlatma granitidir, bunun maksimum boyutu, kırıcının izin verdiği maksimum besleme boyutunu karşılayabilir. Tablodaki daha düşük değerler, beslemenin ince tanelerinin boşaltma boyutundan daha küçük olduğu ve daha yüksek değerlerin ince taneler içeriği ile uygulandığı duruma uygulanır. Kırıcının normal olarak çalışabileceği CSS, besleme granülometri dağılımına, malzemenin kırılganlığına (Wi), besleme kirleticilerinin miktarına, takılan çene plakalarının türüne ve kullanılan malzemesinin türüne bağlıdır.





Boşaltma Granülometri Karakteristik Eğrisi Bu eğri, orta derecede kırılabilir kayaçların (Kırma İş İndeksi Wi=16) tipik bir granülometri karakteristik eğrisidir. Ürünlerin yaklaşık %75'i CSS'den küçüktür. Granülometri Eğrisinin şekli ve ürünü, minerallerin özelliklerine bağlı olarak CSS oranından daha küçüktür. Farklı kırılganlığa sahip kayalar için (Wi 20-12 arasında), normalde ezilmiş ürünün yaklaşık %65-%85'i kırıcı CSS'den daha küçüktür.

Taş kırıcı, madencilik, taş ocağı, inşaat, yol ve diğer endüstrilerde granit, bazalt, kireçtaşı, kaya, beton, agrega, çakıl, dolomit, kuvars ve 130'dan fazla taşın birincil, ikincil ve ince kırma işlemleri için yaygın olarak kullanılmaktadır. Tüm taş kırıcılarımız seçim için tam modellere sahiptir. İhtiyaçlarınıza göre küçük taş, orta veya büyük taş kırıcıyı seçebilirsiniz.

Sorular ve Cevaplar

Sizin için uygun bir model seçmek için lütfen bize bildirin:

1. Ne tür bir taş kırmak istiyorsunuz? granit, kireçtaşı, nehir taşı, bazalt, demir cevheri gibi...
2. Kırmadan önce taşınızın boyutu nedir? kaç inç veya mm?
3. Nihai ürün boyutunuz için gereksinimleriniz nelerdir? kaç inç veya mm?
4. Üretim kapasiteniz için gereksinimleriniz nelerdir? saatte kaç ton?
